Друзья, коллеги, наши любимые клиенты, большое спасибо за обратную связь после публикации предыдущих материалов с тестированием ячеек-новинок и проверенных позиций из каталога НЭТЕР. Сегодня предмет тестирования – сразу три вида аккумуляторных элементов Li-Pol с емкостью 8 Ач.
Важно напомнить интересный нюанс именно этого типа ячеек – высокая импульсная токоотдача. Итак, давайте познакомим вас с техническими характеристиками ячеек поближе. Также важно, что они подходят под разные цели.
Тип НФ-00009544 имеет напряжение в 3,8В. Это самая небольшая ячейка из трех образцов на этом тесте, она также самая легкая и с наивысшей удельной емкостью при токоотдаче 15С.
Тип НФ-00009545 с напряжением в 3,7В. Данная ячейка имеет средние размеры, в сравнении с двумя остальными. Но она самая тяжелая и с самой меньшей удельной энергоемкостью при токоотдаче 25С.
Тип НФ-00009543 напряжением в 3,7В. Ячейка с самыми большими размерами среди трех образцов, но со средним весом и удельной энергоемкостью немного выше, чем у НФ-00009545. Токоотдача 20С.

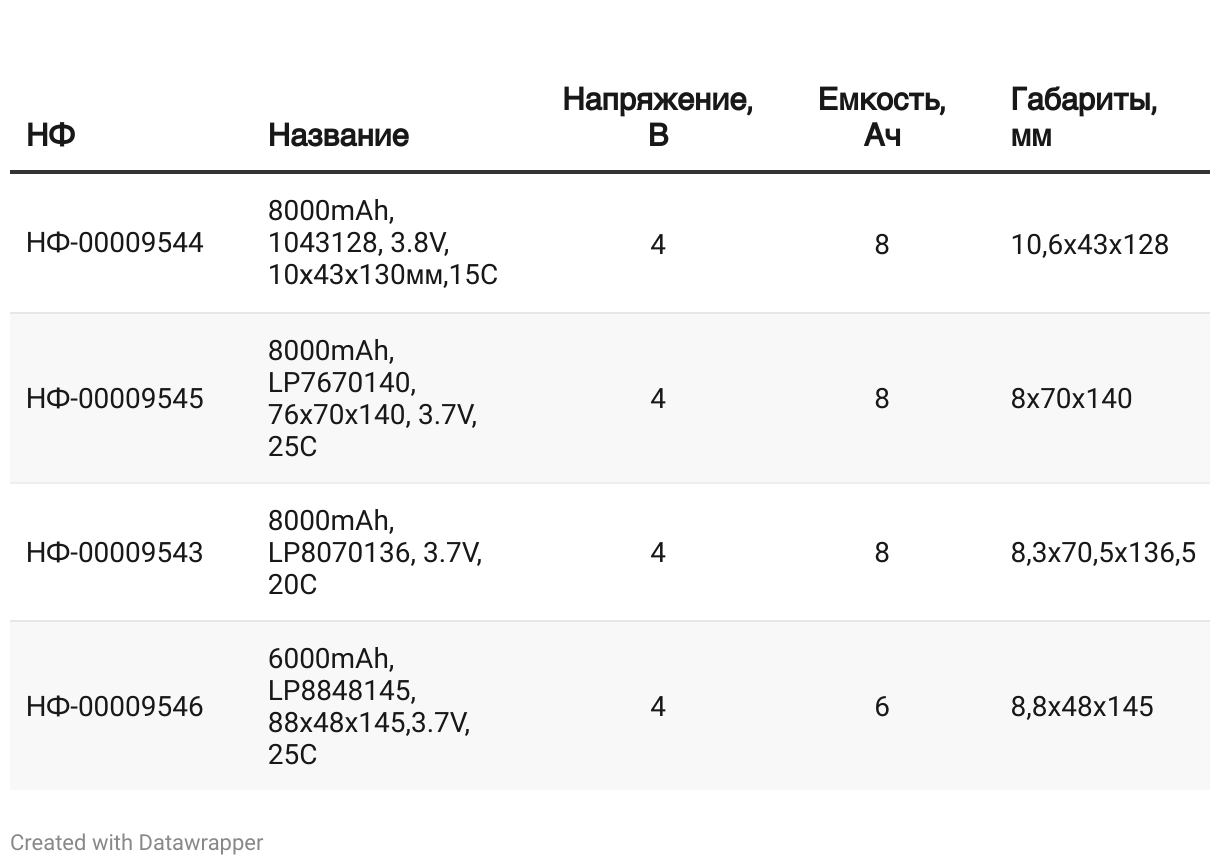

Для вашего удобства собрали всю информацию в одну сравнительную таблицу
Вышеприведенные характеристики являются прямым ответом на вопрос о том, зачем тестировать «дублирующие» элементы питания. Ячейки имеют одинаковый показатель электрического заряда, они предназначены для разных целей, имеют разного потребителя и не дублируют друг друга.
Разное назначение аккумуляторных элементов можно продемонстрировать и на графике разряда при токоотдаче 0,2C

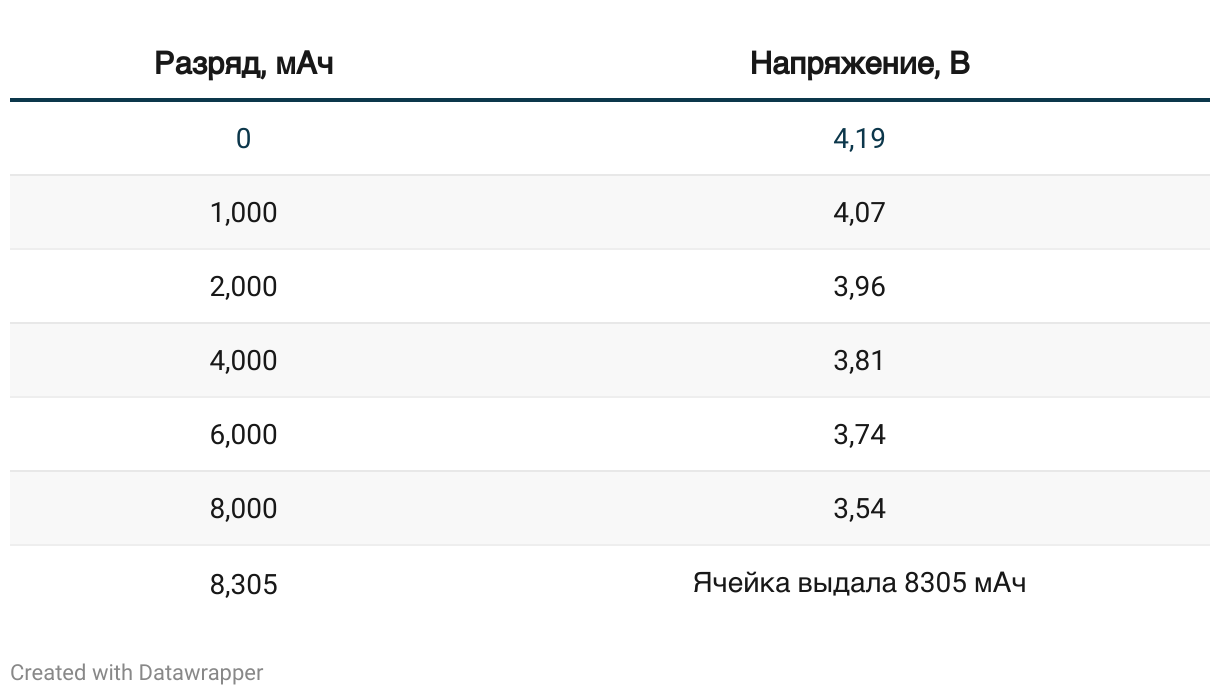

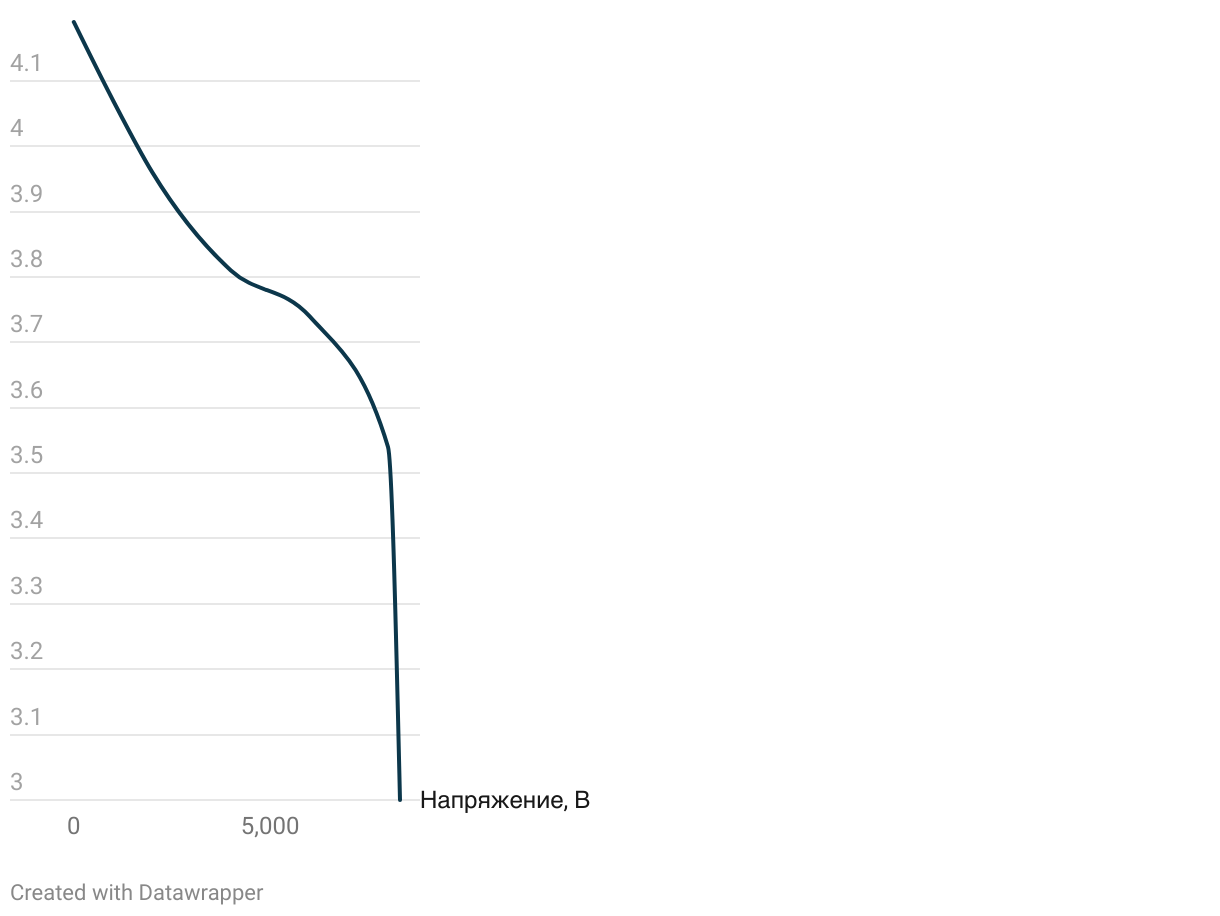

График разряда при токоотдаче 0,2C
Токоотдача в 0,2С при первоначальном тестировании элемента НФ-00009545. Уточним, что это стандартная токоотдача из даташита этой ячейки. Какой результат получили инженеры НЭТЕР? Ячейка выдала итоговые 8305 мАч.
Ячейки НФ-00009543 и НФ-00009544 тестировались уже согласно их даташитам – 0,5С. Результат – ниже по тексту.

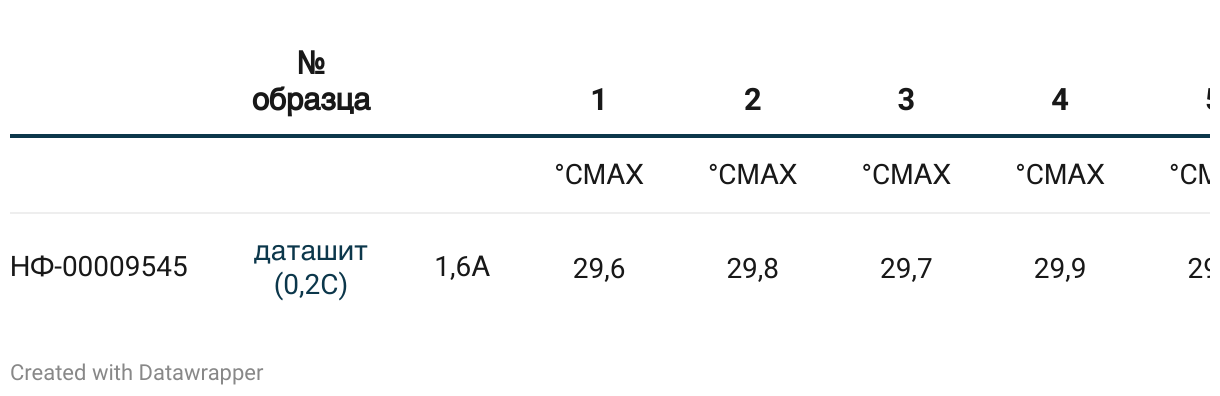

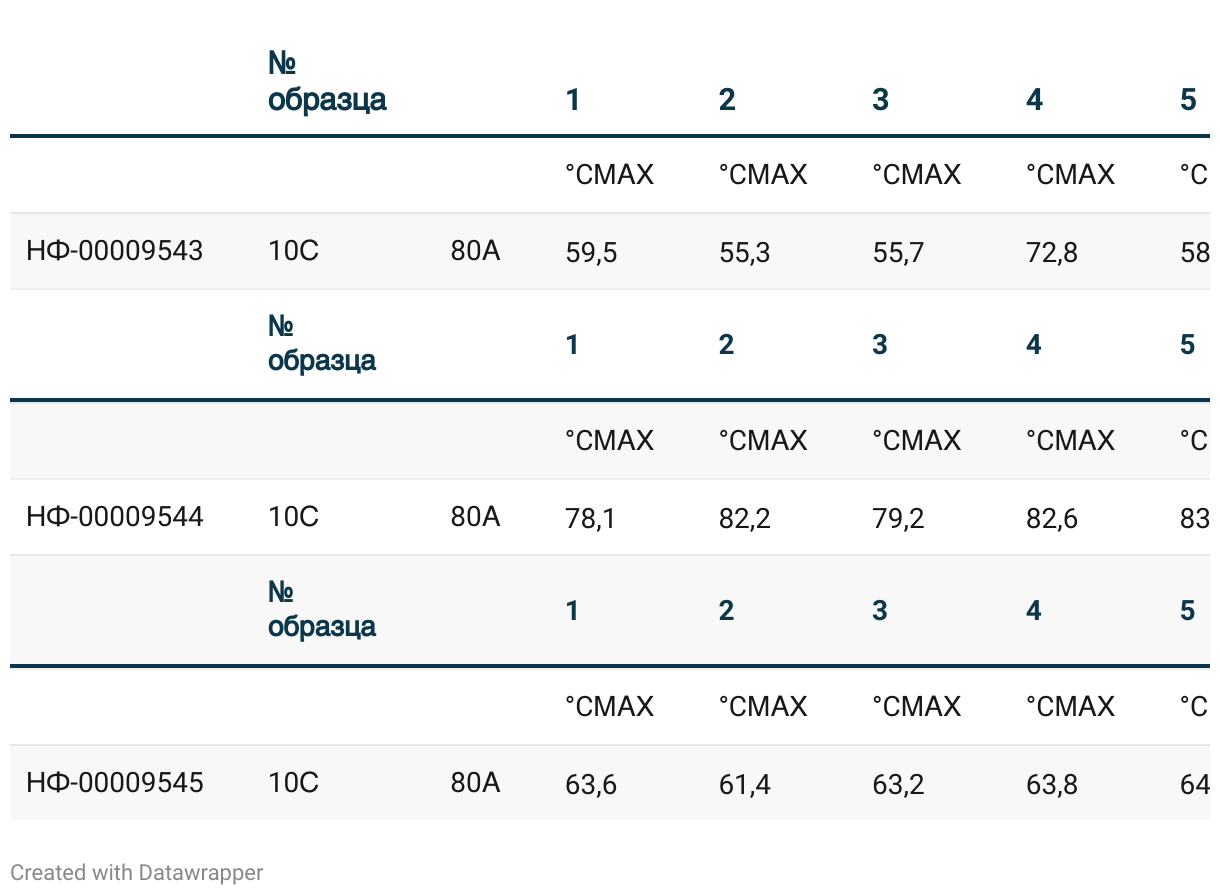

Но пытливость наших инженеров, которые в лаборатории превращаются в настоящих исследователей, не остановилась и на этом. Специалисты взяли пять образцов новой ячейки и все проверили на повышение температуры. Результат – превышения температуры в 30 градусов по Цельсию замечено не было.

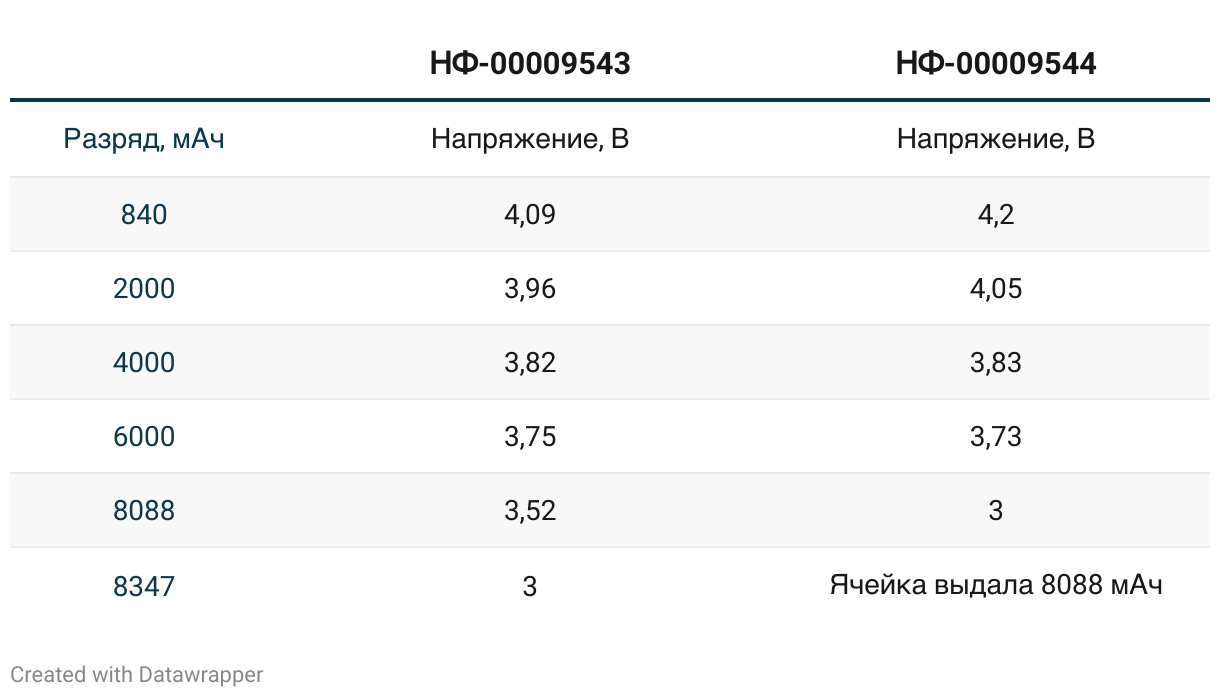

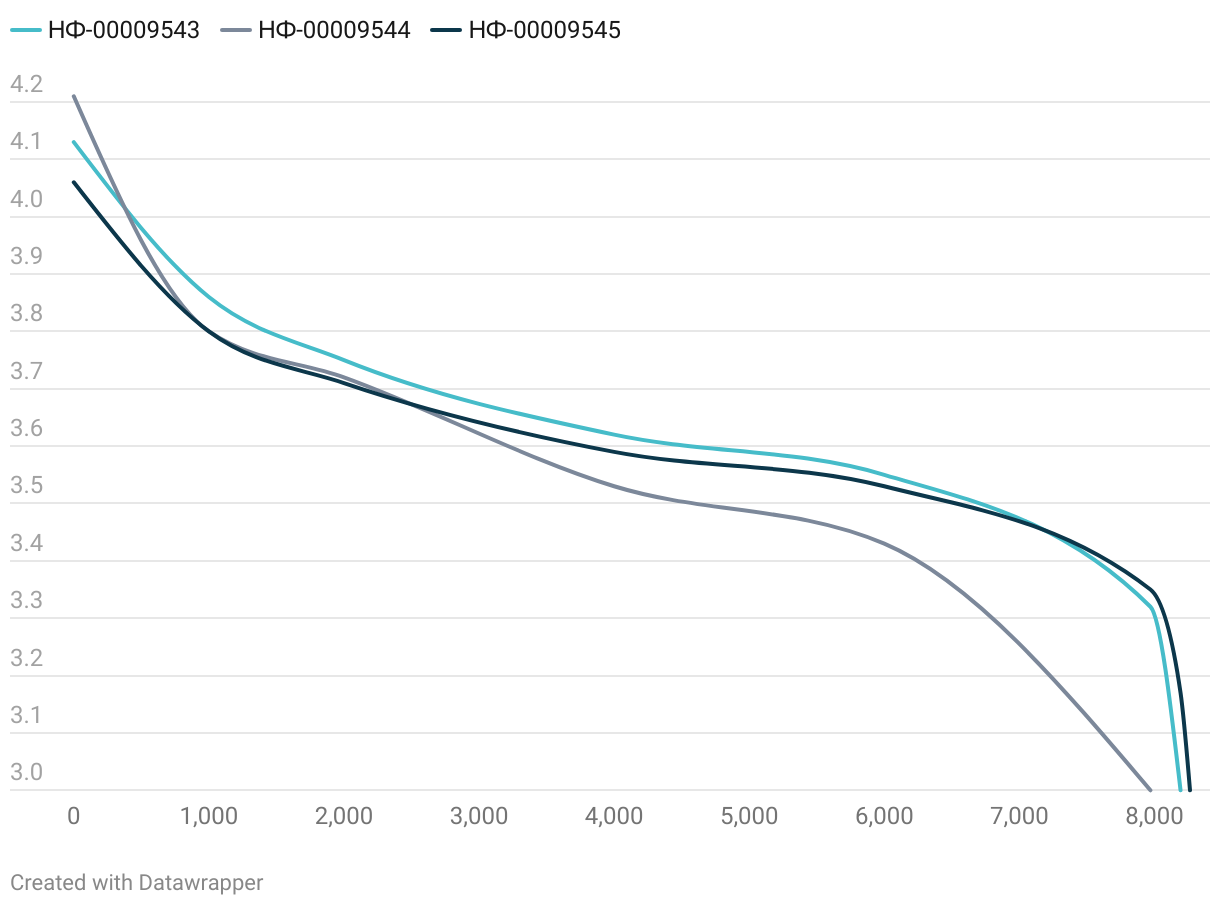

Графики разряда 0,5C
Результаты вашему вниманию. Еще раз и дополнительно уточним, что ячейки НФ-00009543 и НФ-00009544 тестировали при токоотдаче 0,5С, а НФ-00009545 – при 0,2С.
Что можно сказать о результатах?
Первое и самое очевидное – образец НФ-00009544 показал меньшее падение напряжения, чем НФ-00009543 (при разряде до ≈50%). Но падение напряжения до минимального происходило раньше.
Второе, но не по важности: образец НФ-00009543 показал на 3% больше емкости, чем НФ-00009444 — 8347 мАч и 8088 мАч соответственно.

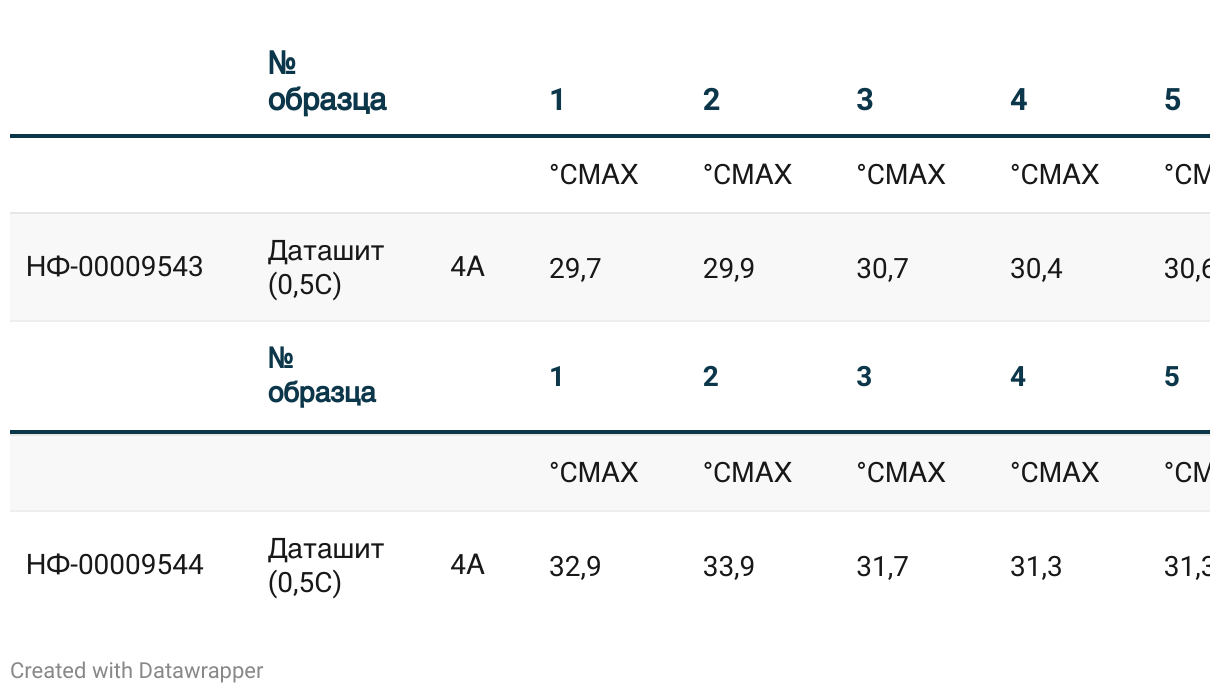

Инженеры НЭТЕР также традиционно провели тест на повышение температуры, и ни один образец не превысил 34 градуса по Цельсию. Особенно пытливым умам уточним, что тестирование велось при комнатной температуре.
Следующий этап – тестирование на более высоких токоотдачах. Речь о 10С, а также о тесте всех трех вышеописанных ячеек.

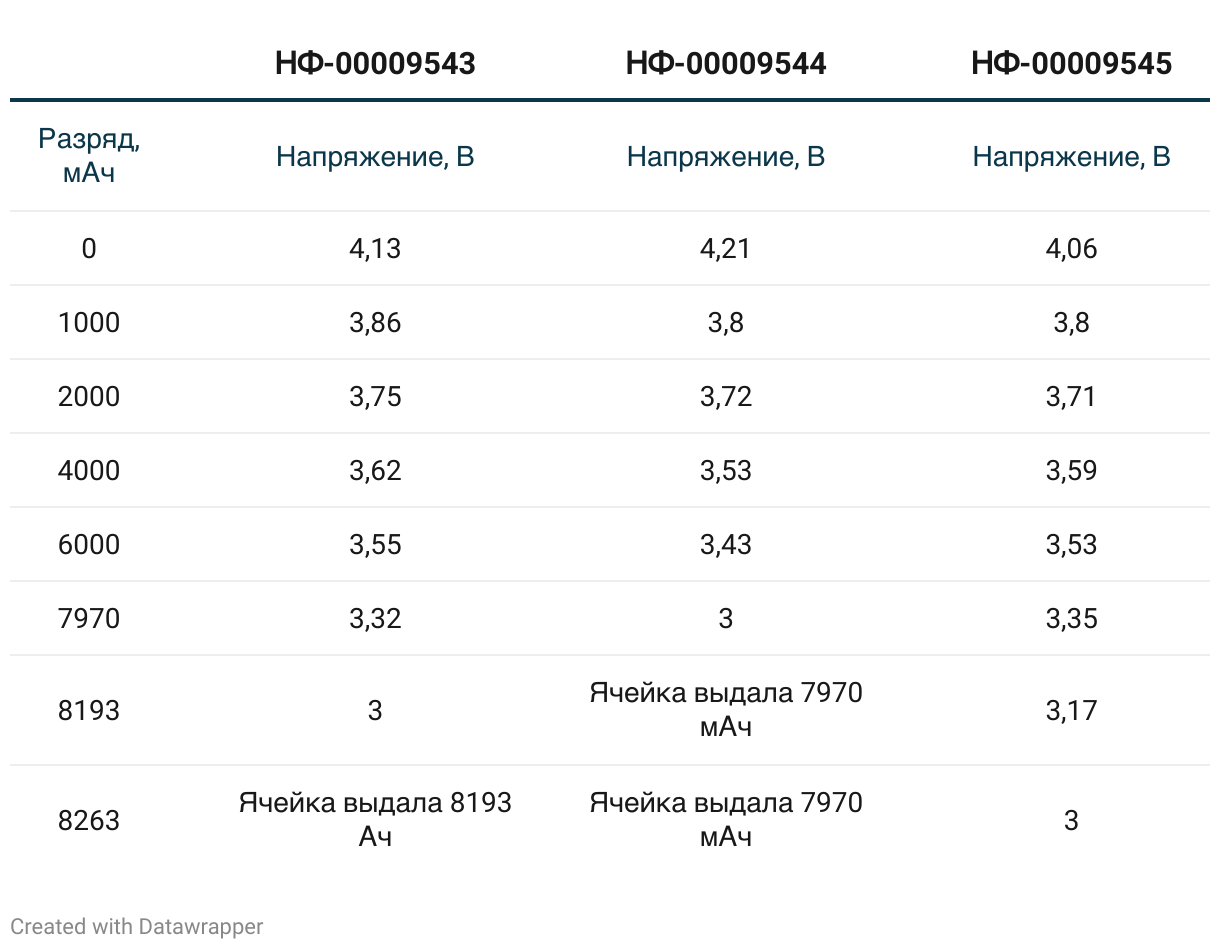

Графики разряда при токоотдаче 10C
Как видно в графике, образец НФ-00009543 показал меньшее падение напряжения при токоотдаче 10С, чем ячейки-«конкуренты». У образца НФ-00009544 наблюдалось более сильное падение напряжения, плюс повысилась температура, после чего ячейка не бралась в тестирование при более высокой токоотдаче.
У НФ-00009545 наблюдалась наибольшая емкость, в сравнении с другими ячейками, а напряжение при разряде 7889 мАч было ниже, чем у НФ-00009543. После этого инженеры действовали по прежней схеме и проверили ячейку на повышение температуры.
Образец не показал заметного повышения температуры и перешел на следующий этап тестирования при более высокой токоотдаче. Как уже писали ранее, НФ-00009544 к последующему тестированию не допустили в силу заметного роста температуры. Третий образец — НФ-00009545 – также продолжили тестировать при большей токоотдаче в 20С.

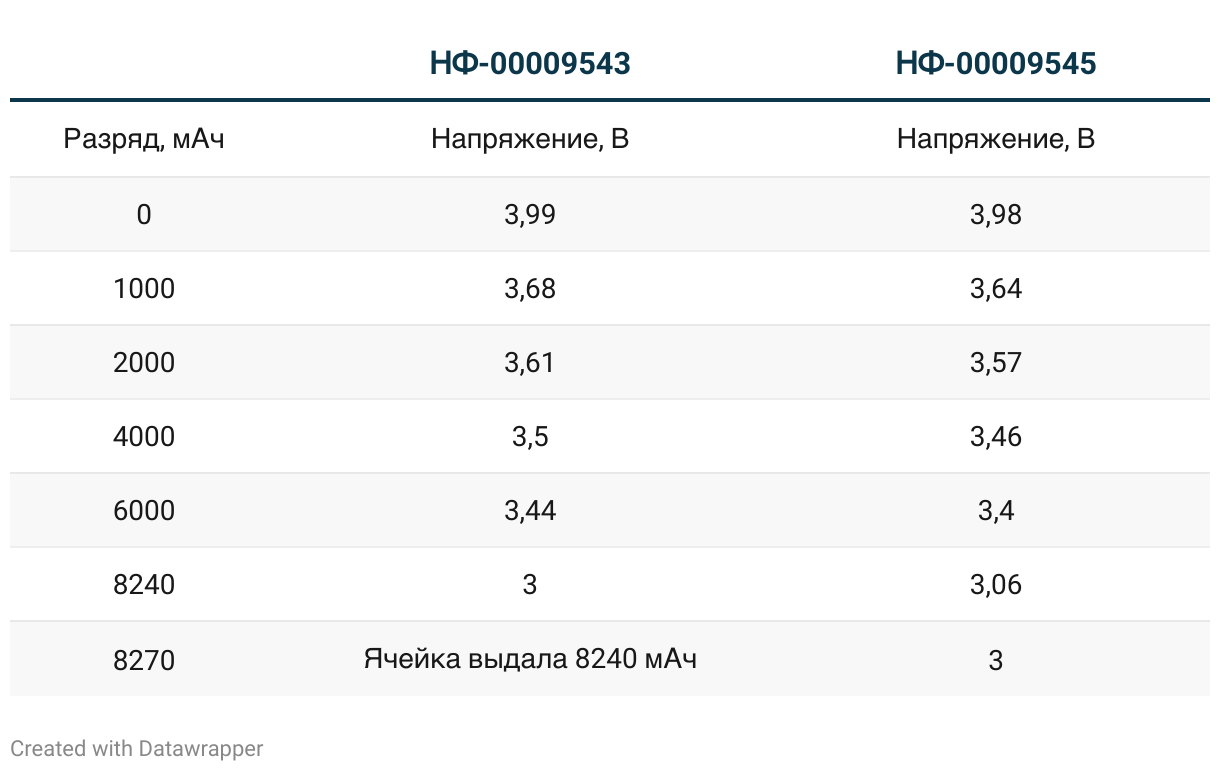

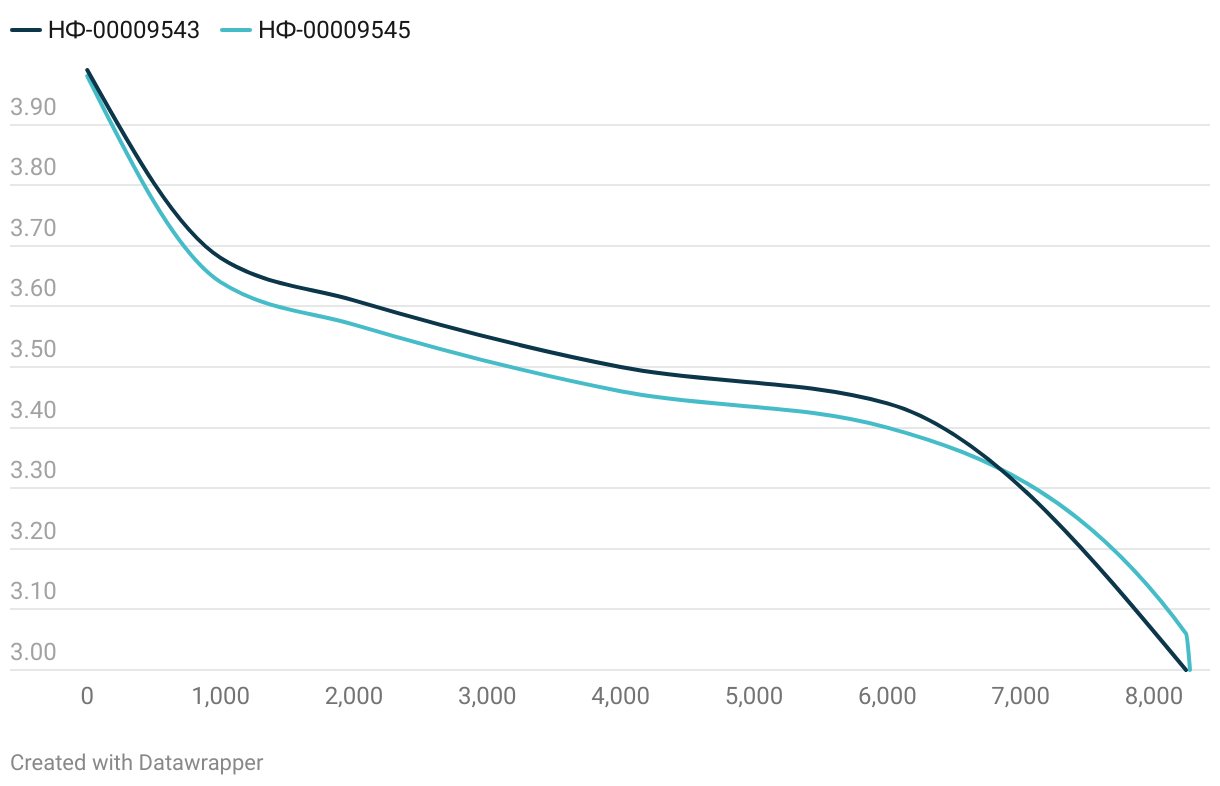

Получившиеся результаты тестирования при токоотдаче 20С на графике
Очередной этап тестирования показал, что образец НФ-00009543 показал меньшее падение напряжения, если сравнивать с НФ-00009545. Ячейки выдали емкость 8240 мАч и 8270 мАч соответственно. Согласитесь, что очень близко! Но все же небольшое преимущество у образца НФ-0009543.

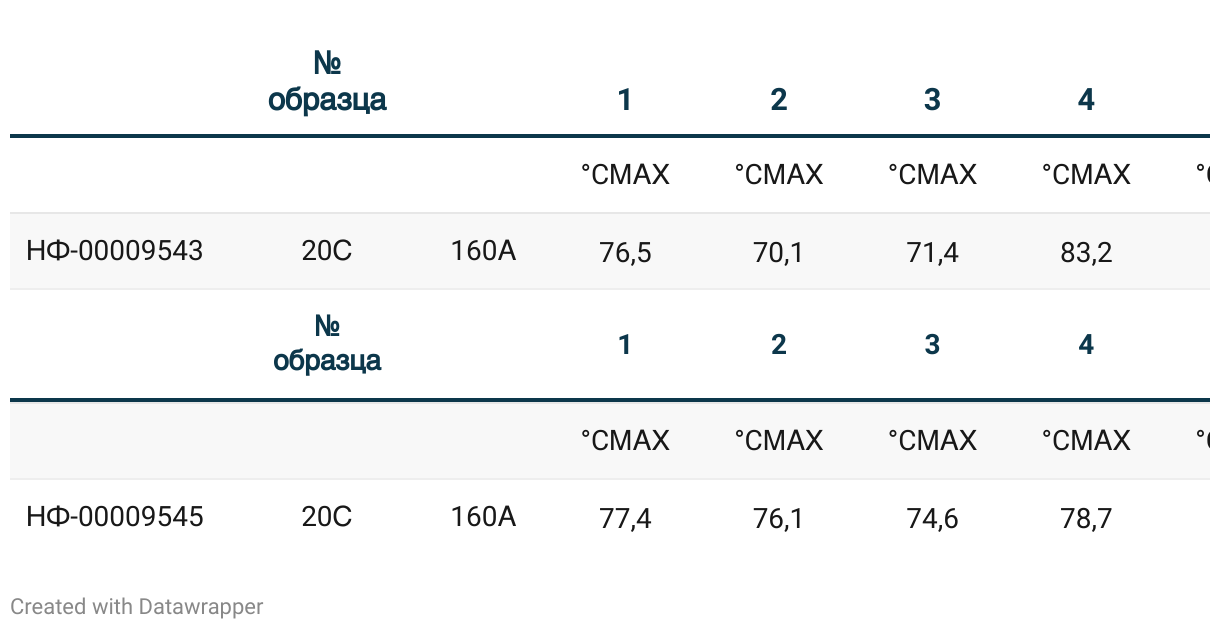

Замер температуры также показал примерно схожие результаты. Но образец НФ-00009543 превысил «порог» в 80 градусов по Цельсию. Поэтому давайте перейдем к самому «вкусному» — к высокой импульсной токоотдаче 40C 10C.

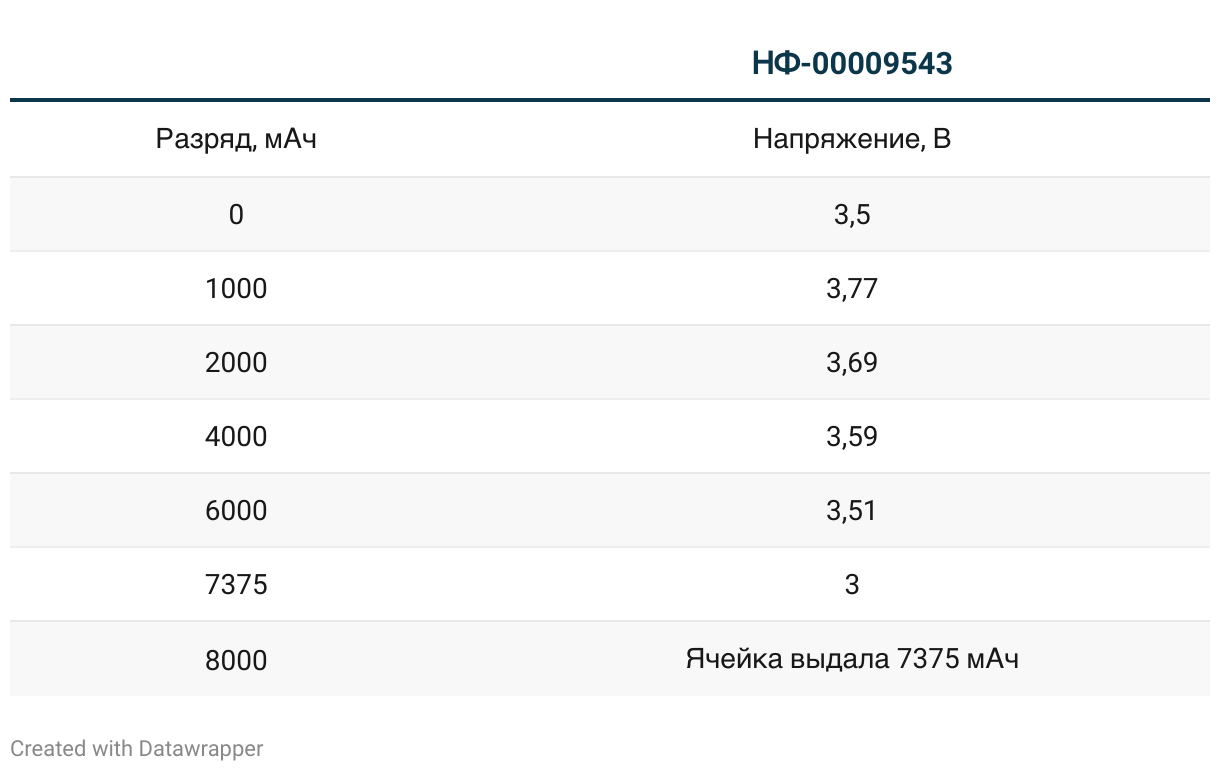

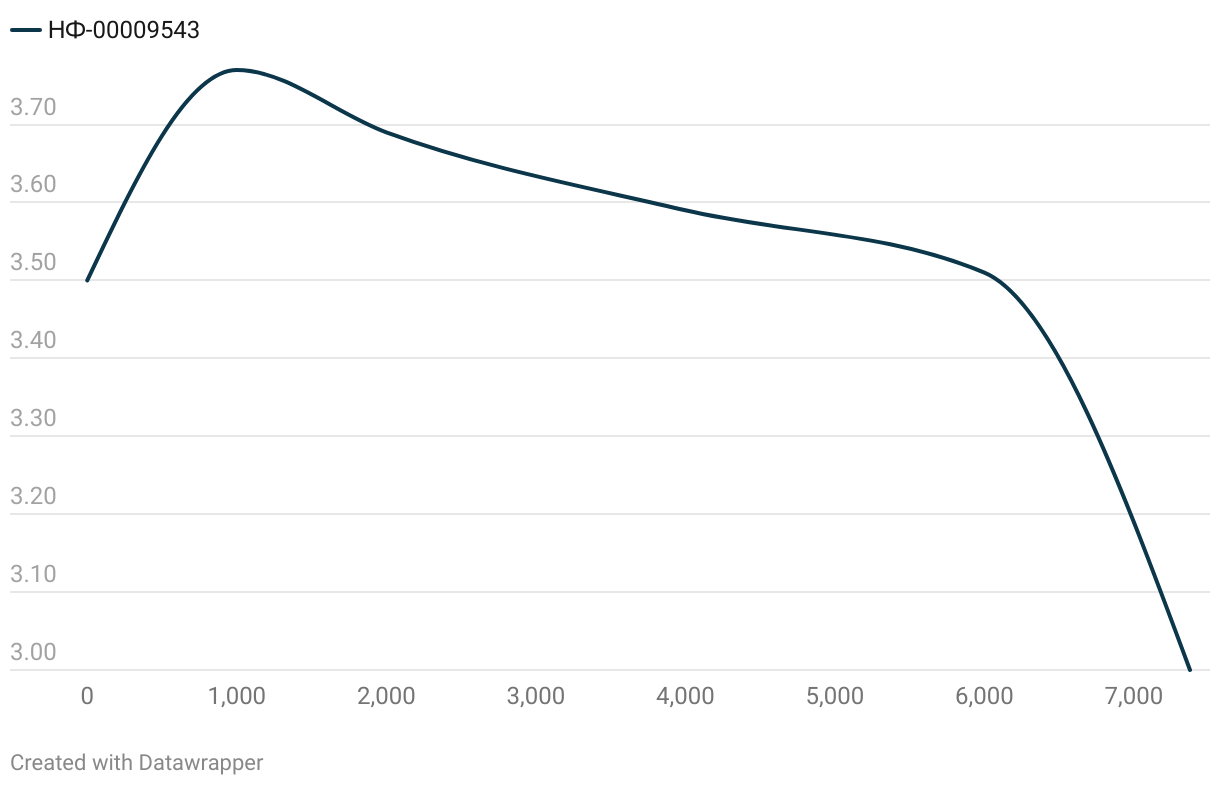

График разряда при импульсной токоотдаче 40C 10C
Напомним, что производитель элемента НФ-00009543 заявляет у него адаптивность к пиковой токоотдаче в 40С и просадкой напряжения до 3,5В. Что же говорят наши исследования? Как раз то, что ячейка успешно прошла тестирование и соответствует заданным характеристикам — при импульсной токоотдаче 40C в течение 10 секунд, далее 10C до напряжения 3,0 В ячейка выдала 7375 мАч.
При импульсной токоотдаче в 40C 10С два других образца (НФ-00009544 и НФ-00009545) инженеры не тестировали.

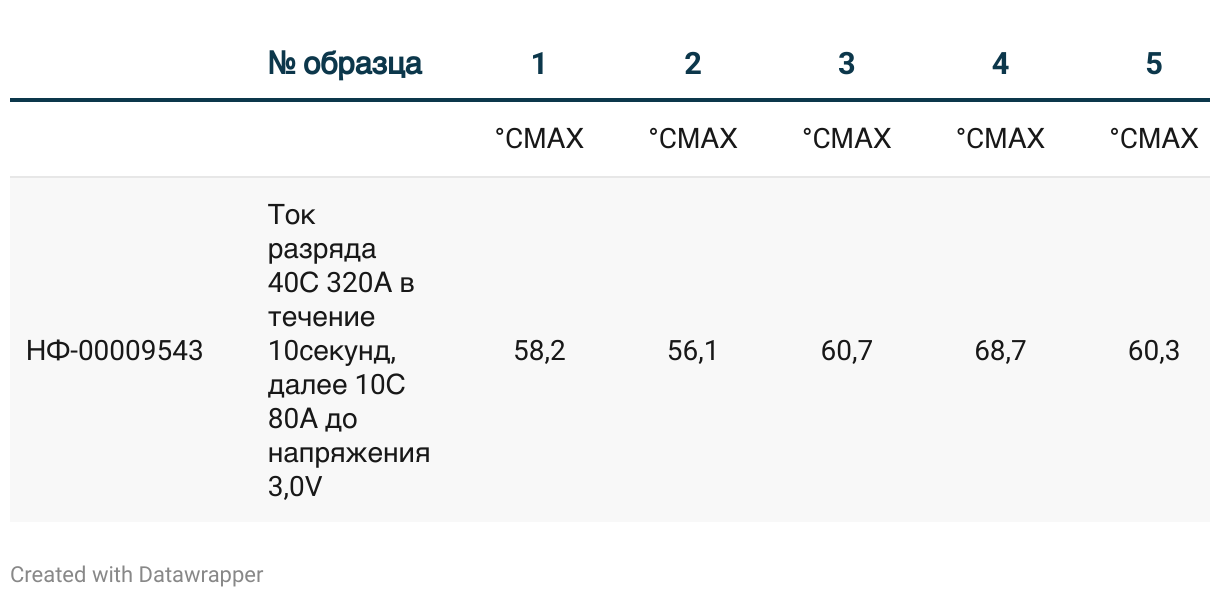

Важное уточнение – температура всех образцов не превышала 69 градусов по Цельсию.

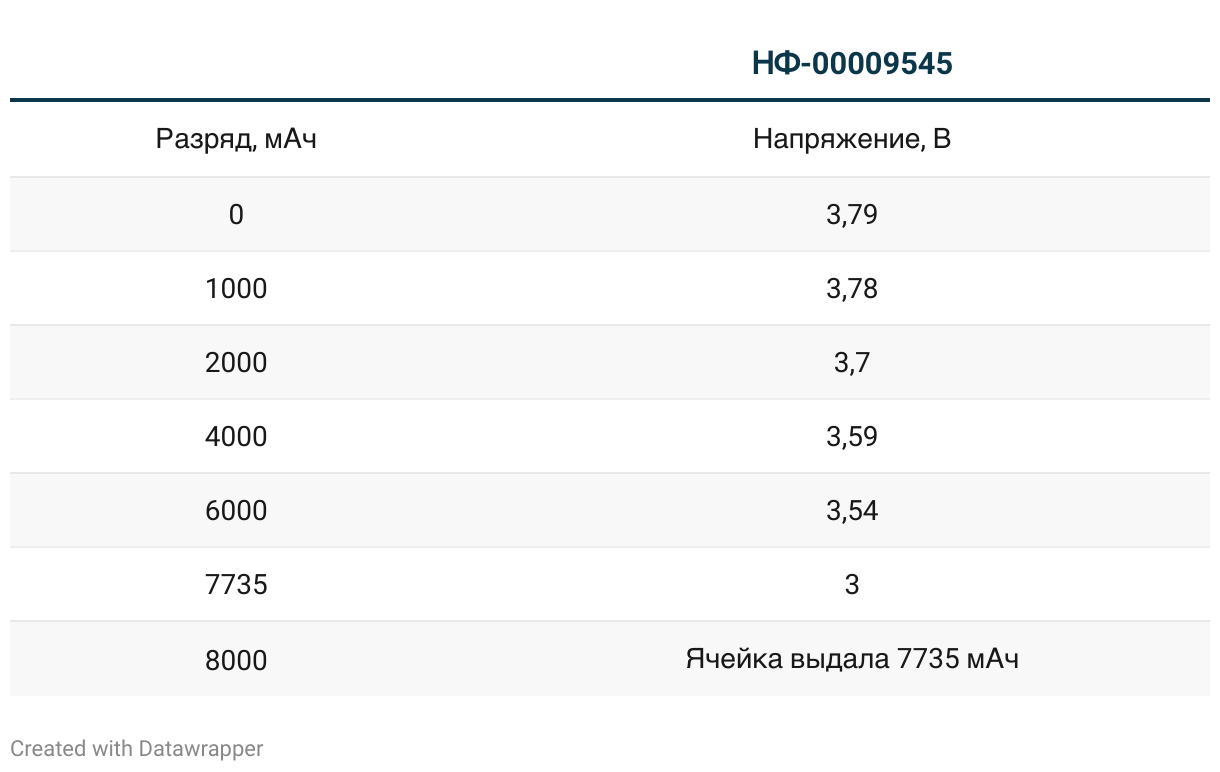

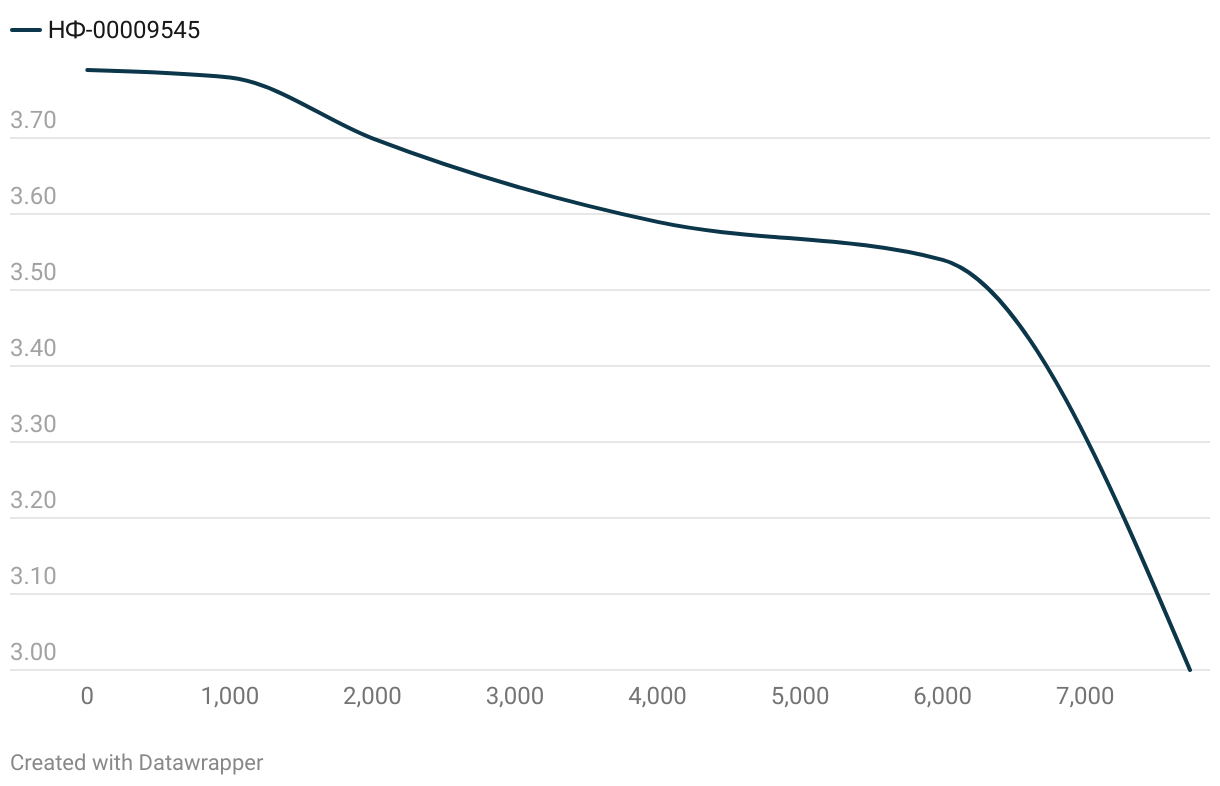

Ниже зафиксирован график разряда при импульсной токоотдаче 25C 10C.
Снова уточним, что производитель ячейки НФ-00009545 заявил у нее пиковую токоотдачу в 25С (с просадкой напряжения до 3,5В), и элемент подтвердил это в ходе тестирования — при импульсной токоотдаче 25C в течение 10 секунд, далее 10C до напряжения 3,0 В ячейка выдала 7375 мАч.
Другие образцы (НФ-00009543 и НФ-00009544) при данной токоотдаче не тестировали.
Важно, что в ходе тестирования температура образца НФ-00009545 не превысила 63 градуса по Цельсию.
Итак, какие выводы можно сделать из всех этих результатов и замеров? Давайте проговорим характеристики каждых ячеек.
Первые — НФ-00009544 8Ач – продемонстрировали самое сильное падение напряжения при токоотдаче выше 0,5C. При повышении до 10С образец показал заметное повышение температуры, в результате чего большая токоотдача не проводилась. Таким образом удалось выяснить, что данный тип обладает самой высокой удельной энегоемкостью среди всех трех и подходит для сборки аккумуляторов с максимумом 10С (пиковой 20C). Причем доводить до пика не рекомендуется.
Вторые — НФ-00009543 8Ач – показали лучшие результаты тестирования. При средней цене за 1 Ач они имеют явный недостаток – высокий вес. Но удельная энергоемкость лучше только у элемента НФ-00009544. Производитель заявлял пик токоотдачи при 40С, и ячейка соответствовала данной характеристике высокой пиковой токоотдачи. Третьи — НФ-00009545 – оказались твердыми середнячками, спешно пройдя все испытания. При токоотдаче в 20 С характеристики были те же, что и у НФ-00009543. Причем производитель заявлял пик токоотдачи в 25С, что действительно так.
Друзья, будем рады видеть ваши комментарии под этим небольшим, но очень тщательным и максимально честным исследованием. И обязательно продолжим делать новые тестирования!
