При выборе надежного источника автономного питания важную роль играют не только его химический состав и емкость, но и типоразмер. Речь о стандартизованных габаритах корпуса. Именно от того, какой размер аккумулятора, напрямую зависит, подойдет ли батарея к конкретному устройству или конструкции техники.
В этой статье специалисты НЭТЕР расскажут о том, каким бывает данный параметр, что значат те или иные цифры и знаки, а также о том, как ориентироваться в современной маркировке.
Что значит параметр «размер аккумулятора»?

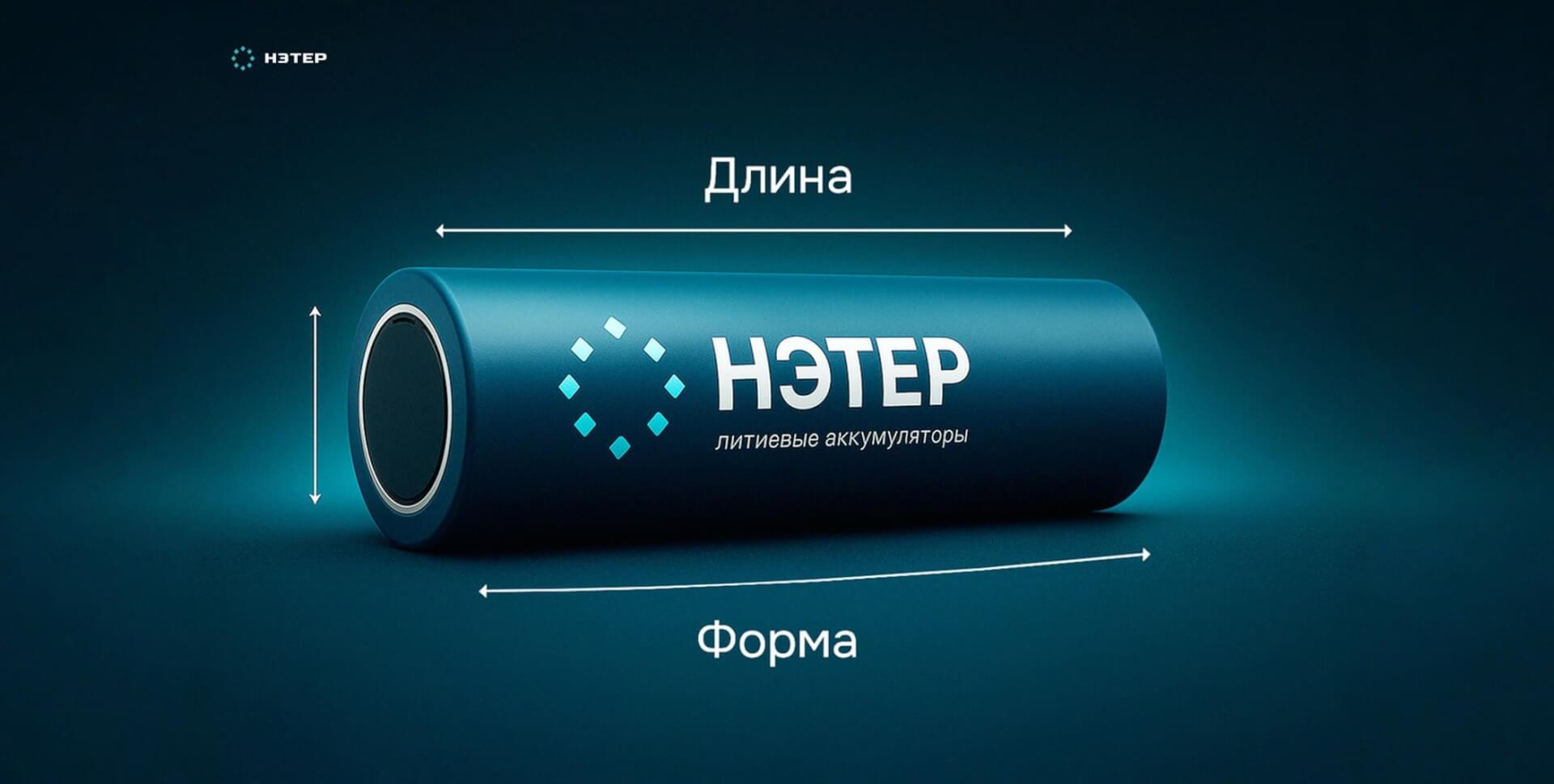

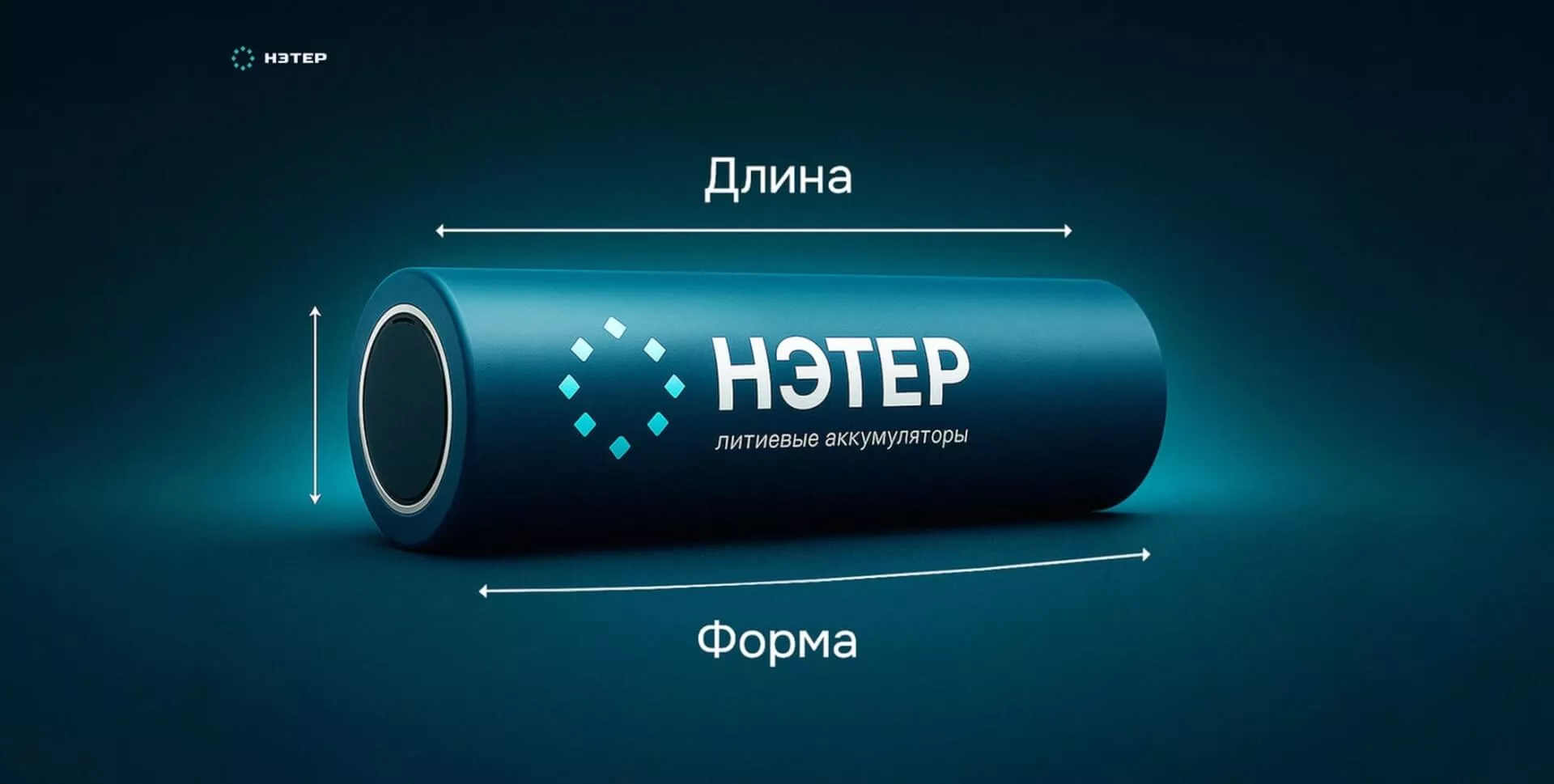

Типоразмер батареи – специализированное обозначение, определяющее физические параметр устройства:
- длину;
- диаметр (иногда ширина или высота аккумулятора);
- форму корпуса;
- часто – расположение контактов.
Типоразмер позволяет максимально быстро определить, совместима ли определенная АКБ с той или иной моделью устройства или системой питания. Для разных сфер используют разные же стандарты и вариации — от цилиндрических до промышленных форматов в сборках тяговых аккумуляторных батарей для складской или клининговой техники.
Появились вопросы?
Наши специалисты всегда готовы на них ответить!
Основные форматы современных решений
1. Цилиндры — один из самых распространенных форматов, особенно часто применяющийся среди литиевых АКБ. Примеры:
- 18650 – диаметр 18 мм, длина 65 мм. Наиболее популярный тип для сборок различных малых и больших приборов;
- 21700 – увеличенная емкость и плотность энергии по сравнению с 18650;
- 26650 – еще более крупный тип для применения в тяговых и высокомощных системах.
2. Призмы, прямоугольный корпус которых может быть пластиковым или алюминиевым. Такие решения используются в тяговых аккумуляторах, LiFePO4-сборках и ИБП. Преимущества такого варианта следующие:
- лучшая укладка в корпусах;
- повышенная устойчивость к деформации;
- подходит для модульных решений.
3. Пакеты (pouch) – это гибкие аккумуляторы в мягком «облачении». Часто применяются в промышленных решениях. Плюсы данного формата:
- легкий вес;
- возможность создания устройств нестандартной формы.
Но есть и свои минусы:
- менее защищенный корпус;
- требует бережной сборки и дополнительных опций защиты.
| Формат | Форма | Пример типоразмера | Ёмкость, мА·ч | Применение |
|---|---|---|---|---|
| Цилиндрический | Круглая | 18650, 21700 | 1500–5000 | Приборы, роботы |
| Призматический | Прямоугольная | 32700, 48100 | 5000–20000 | ИБП, тяговые АКБ |
| Пакетный (pouch) | Плоская | Индивидуальный | 1000–10000 | Электротранспорт, энергосистемы |
Как расшифровываются обозначения и размер аккумулятора?
Для цилиндрических решений правила следующие:
- первые две цифры – диаметр в миллиметрах;
- последние три цифры – длина в десятых долях миллиметров.
Характерный пример — 18650 означает диаметр 18 мм, длина 65,0 мм.
Для других типоразмеров аккумуляторов производители могут использовать собственные системы обозначений, особенно в случае с тяговыми АБ.
Прочие характеристики – важные нюансы, которые стоит знать
Иногда обратившиеся в компанию НЭТЕР клиенты ошибочно полагают, что одинаковый типоразмер означает одинаковые же параметры у двух устройств. Но это не так! Даже при одинаковом обозначении устройства могут отличаться по:
- химическому составу (Li-ion, LiFePO4, LTO или другой);
- напряжению – например, 18650 может иметь 3,2 В или 3,7 В;
- емкости – от 1500 мАч до 3500 мАч и выше;
- токовой нагрузке – есть элементы с высокой отдачей тока для тяговых применений.
Поэтому при выборе аккумулятора нужно учитывать не только размер, но и параметры тока, напряжения, разряда, а также совместимость с BMS.
Типоразмеры в промышленной технике – аспекты, которые также необходимо учесть
В тяговых аккумуляторных батареях чаще всего используют призматические и пакетные ячейки. Типоразмер аккумулятора подбирается с учетом компоновки батарейного шкафа, уровня тока, тепловыделения и требований BMS.
Для складской и клининговой техники подходящие параметры выбираются так, чтобы обеспечить:
- удобную замену АКБ;
- надежную фиксацию внутри корпуса;
- оптимальное охлаждение;
- совместимость с зарядной системой и CAN-интерфейсом.
Типоразмер — это не просто форма корпуса, а основа совместимости, теплового режима и ресурса батареи. При проектировании важно учитывать не только размеры, но и химический состав, номинальное напряжение и характеристики BMS.
