Литиевые аккумуляторные батареи широко используются сегодня в мобильных устройствах, бытовой технике, ноутбуках, фотоаппаратах, камерах и т. д. Практика показывает, что заводской брак этих источников питания встречается довольно редко. Некорректная работа и неисправности литиевых АБ чаще всего становятся следствием неправильной их эксплуатации. Для недопущения поломок и продления срока службы аккумуляторных батарей схему подключения дополняют BMS-контроллером.
Назначение и функции БМС-контроллера
BMS-плата – это устройство для защиты аккумуляторной батареи от перезаряда, переразряда, короткого замыкания, а также для контроля текущего состояния АБ. В числе функций БМС-контроллера – формирование сигнала на отключение нагрузки при достижении рабочими параметрами предельных значений, отслеживание уровня зарядки и разрядки аккумуляторной батареи.
Как работает устройство
Аббревиатура BMS расшифровывается как Battery Management System – система управления батареей. BMS-контроллер необходим для балансировки (выравнивания напряжения) на всех ячейках АБ и обеспечения условий для длительной бесперебойной работы автономного источника питания. Кроме того, электронная плата служит защитой:
- по току. Устройство размыкает цепи питания, если значение тока заряда или разряда превышает допустимый уровень. Отключение должно произойти максимально быстро, чтобы за это время не пострадали ни сам контроллер, ни аккумуляторная батарея;
- по напряжению. Благодаря этой опции АБ защищена от слишком большого заряда и глубокого разряда. Контроллер измеряет рабочие параметры каждой отдельно взятой ячейки аккумуляторной батареи. Если напряжение на одной из них ниже допустимой нормы, BMS-плата снимает нагрузку или отключает зарядку.
Появились вопросы?
Наши специалисты всегда готовы на них ответить!

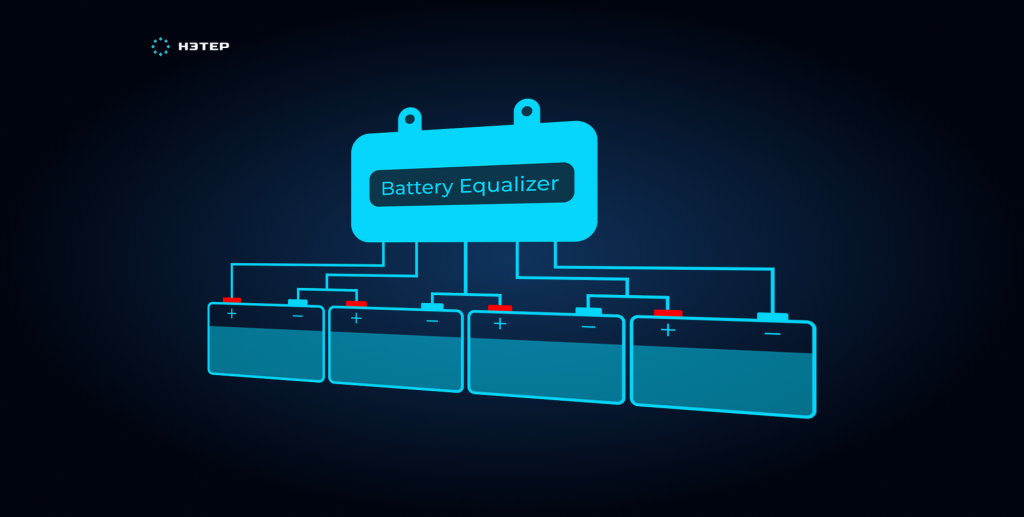

Что такое балансировка
Под балансировкой элементов АБ понимают выравнивание напряжений на каждой из ячеек, подключенных последовательно. Ячейки, как правило, несколько различаются по емкости: этим объясняется разное время, необходимое для зарядки каждой из них. Когда один элемент уже заряжен, другим может потребоваться дополнительное время для готовности к работе. При разряде такой батареи большими токами самые заряженные ячейки возьмут на себя максимальный ток (закон Ома). Это ведет к сокращению их рабочего ресурса и преждевременному выходу из строя. Чтобы не допустить подобного, аккумуляторные батареи оснащаются балансирами – специальными устройствами для выравнивания напряжения на всех элементах до одного уровня.
Особенности применения BMS-контроллеров

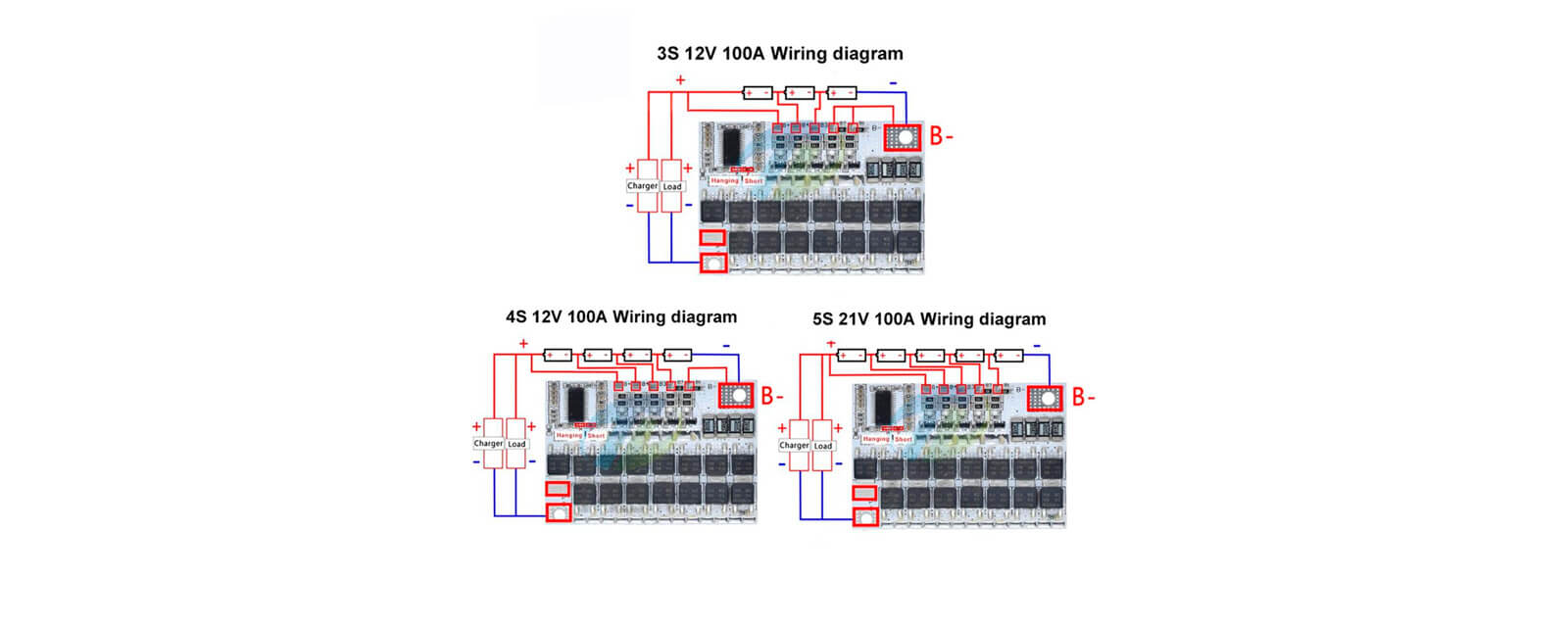

BMS-платы – достаточно широкий круг устройств, каждое из которых может отвечать за выполнение определенных функций. В некоторых случаях бывает недостаточно одного контроллера, подключенного к аккумуляторной батарее выходящими проводами. Если требуется более функциональная схема, используются несколько связанных между собой электронных плат. Каждая из них может управлять заданным количеством ячеек и отправлять данные на единый контроллер. В каталоге компании НЭТЕР представлены платы для литий-ионных и литий-железо-фосфатных аккумуляторных батарей.
